品粉論鋸之陶瓷鋸片 | 世佳微爾鐵鈷預(yù)合金粉KIN-04D+

視頻版

馮經(jīng)理：

剛才的測(cè)試情況怎么樣？

能滿足高端鋸片的需 求嗎？

鄭院長(zhǎng)：

根據(jù)客戶的要求，就是對(duì)高端鋸片的定義 ，它有幾方面的要求：

第一個(gè)，就是說(shuō)它可能加工對(duì)象是全拋磚， 高硬度高密度高釉層的這種磚，然后第二點(diǎn)， 就是說(shuō)整個(gè)切割的過(guò)程， 非常平穩(wěn)，對(duì)鋸片的要求， 不允許有比較明顯的卡頓情況， 更不用說(shuō)打火情況， 當(dāng)然燒刀就更不允許了。

切過(guò)之后瓷磚，必須呈現(xiàn)一個(gè)很平直順暢的狀態(tài)， 不允許出現(xiàn)崩邊或者少崩邊、崩瓷的情況，這 應(yīng)該是屬于， 高端鋸片里面比較看重的。

馮經(jīng)理：

現(xiàn)在的確，這個(gè)市面上對(duì)這種干切高端的瓷磚的鋸片， 需求量是越來(lái)越大了，對(duì)持續(xù)干切這個(gè)穩(wěn)定性有要求。

鄭院 長(zhǎng)：

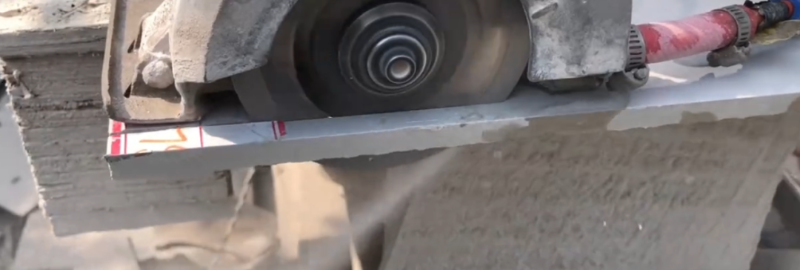

其實(shí)我們現(xiàn)在解決的問(wèn)題也就是干切的穩(wěn)定性， 這個(gè)講究金剛石的一個(gè)露刃狀態(tài)，然 后切割手感， 包括切割過(guò)程當(dāng)中的一個(gè)平穩(wěn)性， 就這個(gè)片子， 我們?cè)缟蟿偳械模?/span> 持續(xù)切了15米， 沒(méi)開(kāi)裂，這個(gè)強(qiáng)度也挺好的。

這張片子我們燒的比較薄，厚度大概燒到1.1-1.2個(gè)厚，算是比較超薄的吧，金剛石搭的是，主體是搭的70/80的，這片子上午切了，這個(gè)特點(diǎn) 呢：

1、持續(xù)干切，速度上面是沒(méi)有衰減的；

2、鋸片切割之后，瓷磚的平直度， 還有崩邊的情況都還是比較良好；

3、對(duì)人的手感要求比較高，我手沒(méi)有使特別大的力， 因此切割的順暢性是比較好的。

不傷瓷這個(gè)就是現(xiàn)在這個(gè)材料目前能達(dá)到的一個(gè)狀態(tài)。

馮經(jīng)理：

那可以，這個(gè)的成型性怎么樣？

鄭 院 長(zhǎng)：

燒這種細(xì)波紋沒(méi)什么問(wèn)題，網(wǎng)波片沒(méi)問(wèn)題，這個(gè) 粉料成型性是比較好的

馮經(jīng)理：

那燒結(jié)溫度大概多少？

鄭 院 長(zhǎng)：

這個(gè)材料因?yàn)橹黧w粉，它本身細(xì)粉用的比較多，因此燒結(jié)溫度會(huì)比較低。

鄭 院 長(zhǎng)：

概括來(lái)講就這個(gè)配方材料的一個(gè)設(shè)計(jì)，我們主要是做到兩點(diǎn)：

1、圍繞它的自銳性，因此這個(gè)材料它本身的 低熔點(diǎn)金屬含量是比較高的。

2、為了在保證它自銳性的同時(shí)， 也能夠保證金剛石的把持效果。

就什么意思， 它自銳性， 就是能夠迅速讓金剛石出刃，但是金剛石出刃之后，我又要保證金剛石的一個(gè)保留程度， 因此我們?cè)谠O(shè)計(jì)的時(shí)候?qū)τ冢?/span> 像提高把持力的這種材料， 我們也給予了考慮， 一個(gè)來(lái)說(shuō)就是鈷鎳的含量是比較高的， 因此整體它的溫度燒的比較低。

馮經(jīng)理：

那這個(gè)倒是挺好，可能做中高端產(chǎn)品的都適合這個(gè)粉料啊， 工藝可能也適合溫度。

鄭 院 長(zhǎng)：

這個(gè)材料客戶他如果用的話，第一個(gè)它可能是具備一個(gè)做純基礎(chǔ)粉、純胎體粉的一個(gè)條件，其次，對(duì)于客戶端而言呢，如果說(shuō)想在我們現(xiàn)有這個(gè)材料，做一些細(xì)微的調(diào)整 ，其實(shí)也是可以的：

比如說(shuō)他想進(jìn)一步提高把持力

比如說(shuō)他想做一些加工其它的

比如說(shuō)巖板

比如說(shuō)甚至去做玻璃加工

其實(shí)都可以，圍繞著我們這個(gè)基材來(lái)做設(shè)計(jì)其實(shí)是可以的。

馮經(jīng)理：

這款粉料感覺(jué)比以前你開(kāi)發(fā)的產(chǎn)品，優(yōu)勢(shì)明顯很多呢， 這個(gè)主體是采用的什么材料？

鄭 院 長(zhǎng)：

因?yàn)楝F(xiàn)在涉及這種全拋磚的切割，其實(shí) 有一點(diǎn)，因?yàn)槟阏{(diào)自銳性， 其實(shí)大家都知道， 整個(gè)行業(yè)里面做陶瓷片都知道， 就是用大量的低熔點(diǎn)金屬， 來(lái)改善它的自銳性， 這個(gè)大家都知道。

但是如果說(shuō)你要切 很硬質(zhì)的這種瓷磚呢，就必須對(duì)金剛石的把持力要求很高， 把持力要求很高就是剛才我講到了， 一般來(lái)說(shuō)，你 就會(huì)加入一定的鈷鎳進(jìn)去， 這種對(duì)于金剛石的把持效果是有好處的， 同時(shí)對(duì)于胎體的強(qiáng)度也是有好處的。

那么對(duì)這個(gè)材料而言，我們的鐵鈷合金粉本身超細(xì)，最主要的一個(gè)特點(diǎn)，這個(gè)材料整體的把持力特別好，強(qiáng)度很高。

它和純鈷粉相比它優(yōu)點(diǎn)在哪兒？

先說(shuō)它跟純鈷粉 相同 的地方：

1、首先這個(gè)鐵鈷粉，我們這款材料是含鈷70%， 含鐵30%； 它本身燒結(jié)區(qū)間、活性、密度等 跟鈷粉是一樣的，有一樣的特點(diǎn)。

主要體現(xiàn)在哪一塊，就是說(shuō)你不管是低溫700度燒結(jié)， 還是高溫?zé)?50度，或者更高的溫度，它整體的特點(diǎn)， 它不會(huì)發(fā)生一個(gè)明顯的 性能的上升或者下降， 性能很平穩(wěn)是一個(gè)方面。

2、它整體的性能和 鈷粉的性能也是很接近的， 像我們這款材料， 低溫到高溫的強(qiáng)度基本都在1,300-1400之間吧， 包括我們現(xiàn)在常規(guī)的市面上這個(gè)， 鈷粉的性能基本上也是在這個(gè)區(qū)間， 同樣的燒結(jié)工藝來(lái)做的話是這樣

這是相同的地方。

然后和鈷粉相比 不同 的地方：

因?yàn)樗氰F鈷粉，本身我們這款鐵鈷粉的原料設(shè)計(jì)而言， 就是采用了亞細(xì)結(jié)構(gòu)的那種材料進(jìn)去，什么是亞細(xì)材料， 大概就是在0.6-1微米的原材料這樣一個(gè)粒度， 0. 6-1微米的 這種亞系結(jié)構(gòu)， 亞系顆粒結(jié)構(gòu)它做的材料出來(lái)之后， 整體的這種顆粒的結(jié)構(gòu)是比較細(xì)微的， 因?yàn)樗ンw跟鈷粉之間的特征呢是一樣的 很細(xì)膩，組織結(jié)構(gòu)很細(xì)膩。

但是由于我們這個(gè)原材料里面的這個(gè)鐵元素的引入比較特殊， 因此它跟鈷粉比起來(lái)它還有另外一個(gè)特征， 它本身強(qiáng)度是差不多的， 但是在整體的出刃效果， 跟鈷粉相比， 這個(gè)材料出刃效果是優(yōu)于鈷粉的。

馮經(jīng)理：

你說(shuō)出刃是說(shuō)出刃高度會(huì)更高還是怎么樣？

鄭 院 長(zhǎng) ：

它不是出刃高度，就是我剛才講到的把持力是一樣的前提下，那么它跟鈷粉相比較，它的出刃高度可以差不多，不同的地方就是出刃高度是差不多的，但是這個(gè)材料跟鈷粉比起來(lái)，它 出刃的效率更快， 更容易出刃 。

END

歡迎聯(lián)系試樣~客服熱線：173 6007 5591 可加微。

本文為雅安世佳微爾科技有限公司原創(chuàng)，未經(jīng)許可請(qǐng)勿隨意使用，轉(zhuǎn)載須注明出處和鏈接：http://www.licaibashi.com
